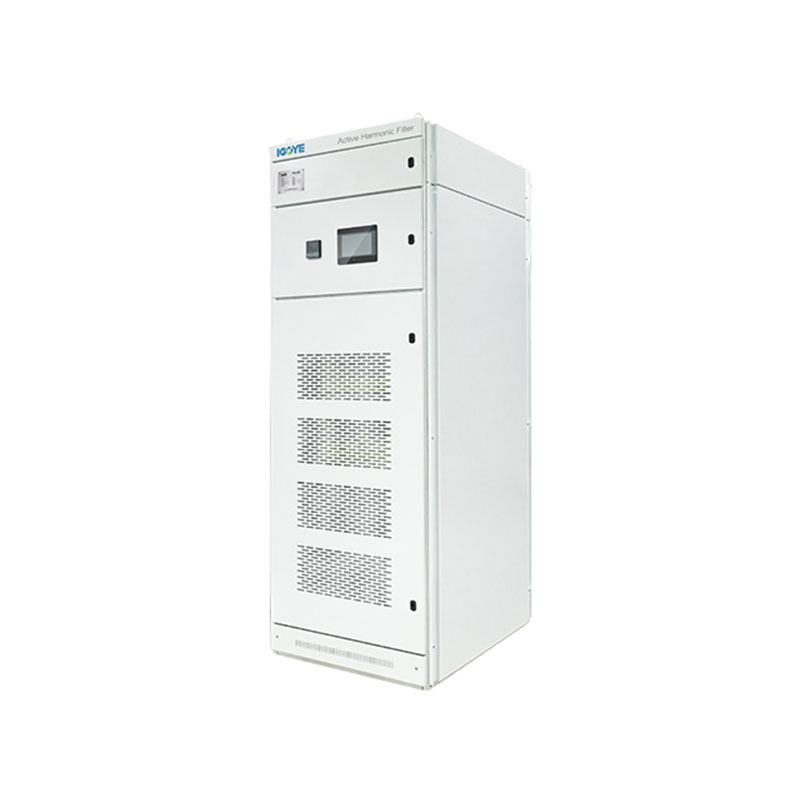

Telung phase papat-kawat Kabinet-jinis Filter harmonik aktif
Telung phase fase fix-jinis filter harmonik sing aktif China wis dadi model paling anyar sing diusir menyang pasar. Iki nggunakake kontrol digital, duwe desain kabinet modular kanggo nganti kaping 50 harmonik, ora sevidensi seimbang & harmoni line netral. Cocog kanggo Pusat Data, Rumah Sakit & Fasilitas Industri. Hubungi kita dina iki kanggo nampa proposal rega sing disesuaikan karo kabutuhan bisnis!
Telung fase papat-kawat Kabinet-jinis Filter harmonik aktif (APF) nawakake a Solusi sing kuat kanggo mittigation harmonik ing sistem daya papat-kawat. Nggunakake Kontrol Digital DSP + CPDL lan topologi telung tingkat, APF iki Ngirimake ganti rugi sing cocog karo harmonik kaping 50, ngatasi Ketoke tiga-fase lan harmoni line netral. Desain modular ngidini Kanggo kapasitas sing bisa diopeni liwat sambungan paralel. Dipasang ing mantep Kabinet karo saluran udara independen, jinis kabinèt kaping papat phase telu Filter harmonik aktif mesthekake operasi sing bisa dipercaya ing lingkungan sing nuntut. Kasedhiya ing sawetara voltase lan peringkat saiki, sing diwenehake APF iki dandan kualitas lengkap.
Katrangan Model:
| Gy | Ahf | 0.4 | 50a | / | 4l | C |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,22: 220V 0,4: 380v ± 20% 0,5: 500v ± 20% 0.69: 690v ± 20% |
Kapasasitas (Kvar) 25/50/75 / 100 / 150A | 4L: Telung phase-wire papat | C: kabinet |
Fitur:
● Gunakake DSP + cpld kabeh inti kontrol digital, teknologi topologi level telung tingkat,
Algoritma deteksi harmonik lan strategi kontrol pwm kanggo entuk
ganti rugi ing harmonik saiki.
● Adopot Desain Modular, sing nggampangake sambungan macem-macem
Modul, njupuk papan sing sithik lan gampang dijaga.
● Desain struktural saluran udara lan gudang independen
njamin operasi stabil saka peralatan.
● Bisa nyaring harmonik ing pirang-pirang harmoni, saka 2 nganti 50
Harmonika, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, harmonik
Tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel watesan 100% saiki
Output kanggo njamin operasi stabil saka peralatan.
Aplikasi:
Telung fase papat-kawat Kabinet-jinis saringan harmonik aktif Golek Aplikasi Ing macem-macem sektor sing mbutuhake kualitas daya sing ditingkatake:
● Pusat Data:Nglindhungi peralatan sensitif lan
Ngramut stabilitas operasional kanthi nyuda arus harmonik lan netral
masalah line.
● Rumah Sakit:Njamin daya sing bisa dipercaya kanggo medis kritis
peralatan, gangguan minimalake sing disebabake dening distorsi harmonik.
● Fasilitas Industri:Ngapikake kualitas daya kanggo
Peralatan lan pangolahan papat sensitif, nambah efisiensi lan
linuwih.
● Bangunan Komersial:Nyuda distorsi harmonik saka
Macem-macem akeh, kalebu komputer, lampu, lan sistem HVAC.
● Integrasi energi sing dianyari:Nggampangake lancar
Integrasi sumber energi sing bisa dianyari menyang kothak kanthi ngatasi harmonik
uneg-uneg.
Telung fase papat-kawat Kabinet-jinis saringan harmonik aktif nyedhiyakake a Solusi lengkap kanggo ngoptimalake kualitas lan peralatan Kinerja ing sistem nomer papat.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika saben wulan suhu minimal 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas nyaring garis netral 3 kaping phase Kapabilitas nyaring | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, Lunak / Hardware Overcurrent, Overvoltage Grid lan undervoltage, kegagalan kekuwatan, overteraturerature, frekuensi Perlindhungan ora normal, lsp. | Overload, Lunak / Hardware Overcurrent, Overvoltage Grid lan undervoltage, voltase kothak ora seimbang, gagal tenaga, overterderature, frekuensi kelainan, sirkuit cendhak Perlindhungan, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model Piranti Kabinet | ||||
|---|---|---|---|---|
| Nomer Model | Kapasitas ganti rugi (kvar) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Keluhan Udara Dipeksa |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
