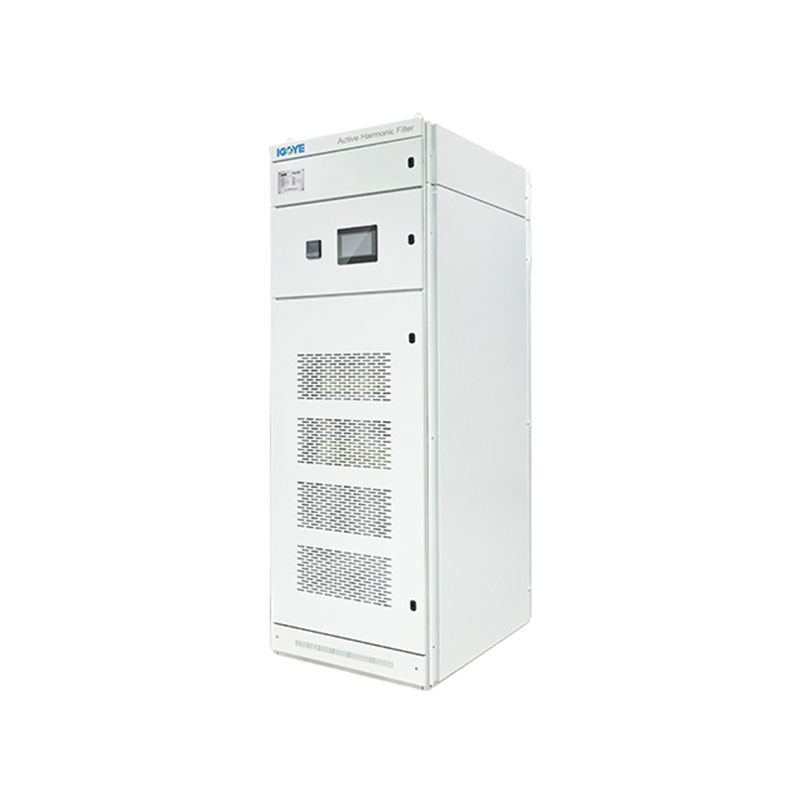

Filter harmonik sing dipasang ing 500v
Nggolek solusi paling apik kanggo nambah kualitas daya? Filter harmonik aktif ing 500v kita nawakake kinerja sing efisien lan perlindungan sing dipercaya. Temokake carane solusi inovatif Geya bisa nyukupi kabutuhan sampeyan. Hubungi kita kanggo informasi luwih lengkap!
Filter harmonik aktif ing 500v (Ahf) nyedhiyakake sistem harmonik maju kanggo sistem listrik 300-fase papat phase papat 500V (3P4W). Nggunakake inti DSP + CPD Digital lan Topologi Tingkat, Ahf ngirim ganti rugi sing tepat. Desain modular ngidini solusi sing bisa diluncurake liwat sambungan paralel, nggawe instalasi lan perawatan. Puncak tembok 500v kanthi efektif nyipta harmoni saka 2 nganti 50 kanggo tatanan panyaring nganti 95%. Ditariumat 100A, Unit dipasang ing tembok iki njamin kualitas daya sing bisa dipercaya ing aplikasi industri voltase dhuwur.
Katrangan Model:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,5: 500v ± 20% |
Kapasitas sing dirating (KVAR) 100A | 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
W: dipasang tembok |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
Filter harmonik aktif ing 500v peter penting kanggo njaga kualitas daya ing macem-macem setelan industri voltase
● Heavy Industry:Nglindhungi peralatan sensitif lan njamin operasi mesin sing dhuwur ing industri kaya pertambangan, minyak lan gas, lan pabrikan.
● Integrasi energi sing dianyari:Fluktuasi daya licik lan distorsi harmonik sing dikenalake dening sumber energi sing bisa dianyari kayata kekuwatan surya lan angin.
● Pusat data tinggi voltase:Nyedhiyakake kekuwatan sing resik kanggo infrastruktur kasebut ing pusat data sing operasi ing 500V.
● Drive motor industri:Minimalake distorsi harmonik sing digawe dening drive motor gedhe, nambah efisiensi lan nyuda biaya energi.
Filter harmonik penerbangan aktif ing 500v nawakake solusi sing kuat lan efisien kanggo ngoptimalake kualitas daya ing aplikasi dhuwur voltase.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo | Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi | ≥95% | > 92% | |||
| Filter Neutral Kapabilitas | Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|
| Nomer Model | Rated saiki (a) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Keluhan Udara Dipeksa |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
