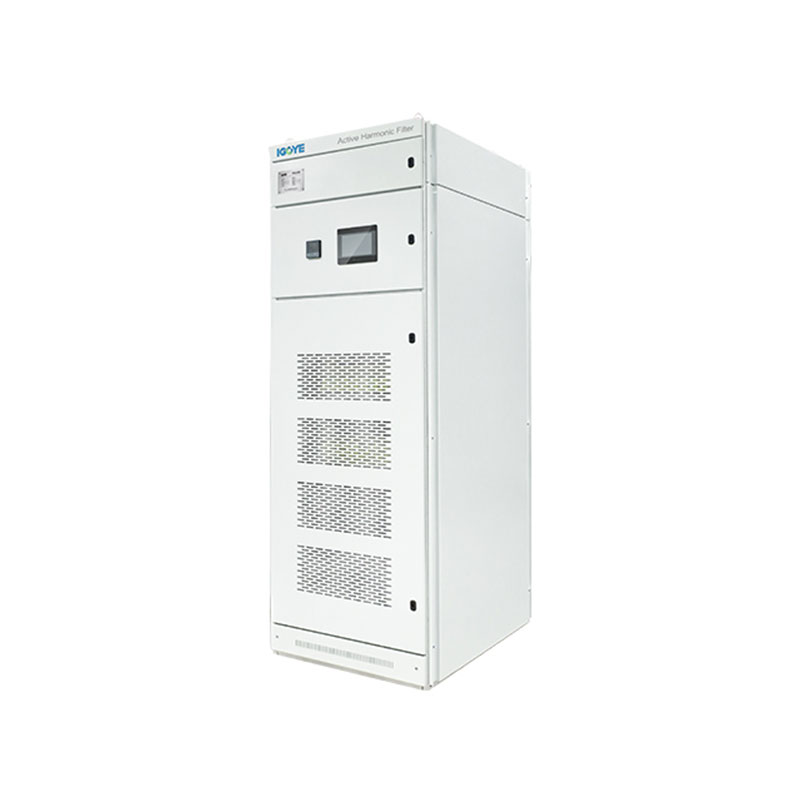

Filter Harmonik Tipe Kabinet-Jinis 690v
GEYA yaiku Cabinet-Jenis Kabinet-jinis Filter Filter Harmonik aktif ing China. Fitur Kontrol Digital, Desain Modular & Komplek nganti 50th Harmonik, mbenerake ketidakseimbangan. Cocog kanggo sistem listrik medium-voltase, industri abot, lan aplikasi segara. Isi formulir kita saiki kanggo nampa kutipan cepet kanggo kabutuhan tuku!
Tipe Harmonic Type Kabinet-jinis Kabinet (APF) nawakake solusi sing kuat kanggo mitigasi harmonik lan tambahan kualitas daya ing 690v telung-phase telung-phase-kabel lan sistem listrik papat. APF iki nggunakake kontrol digital DSP + CPD lan topologi telung tingkat kanggo kompensasi saiki harmonik nganti kaping 50, kanthi serentak mbenerake ketidakseimbangan telung fase. Desain modular ndhukung kapasitas sing bisa diukur kanthi ngaktifake sambungan pirang-pirang unit. Dipasang ing kabinèt sing awet karo saluran udara independen, filter harmonik-jinis Kabinet-jinis Kabinet-jinis 690v mesthekake kinerja sing bisa dipercaya lan pangopènan sing gampang. Kanthi peringkat saiki sing kasedhiya nganti 300A lan KVAR kapasitas nganti 300, apf kasebut ngirimake dandan kualitas daya kanggo sistem 690v.
Katrangan Model:
| Gy | Ahf | 0.69 | 100A | / | 4l | C |
| Kode Enterprise | Active Harmonic Filter | Tingkat voltase 0.69: 690v ± 20% |
Rated Capacity（kvar）100A | 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
C: kabinet |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
690v saringan harmonik aktif Kabinet cocog kanggo nambah kualitas daya ing setelan industri medium-voltase:
● Sistem Daya Medium-Voltage:Distribusi daya stabil ing jaringan 690v, nyuda distorsi harmonik lan nambah efisiensi sistem.
● Lingkungan industri abot:Nggawe operasi peralatan sensitif sing bisa dipercaya ing industri kanthi akeh harmonik, kayata pertambangan, minyak lan gas, lan petrokimia.
● Drive Motor Medium-Voltage:Minimalake susunan harmonik sing digawe dening drive motor gedhe, nyuda distorsi voltase lan ningkatake kinerja motor.
● Platform Laut lan Offshore:Nyedhiyakake kualitas daya sing stabil lan bisa dipercaya ing lingkungan sing sregep ing ngendi sistem 690v umume.
Filter-filter Harmonik aktif Kabinet-Jinis nyedhiyakake solusi kinerja dhuwur kanggo ngoptimalake kualitas daya ing aplikasi 690V.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Compensation range | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Reactive power, reactive power + asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model Piranti Kabinet | ||||
|---|---|---|---|---|
| Nomer Model | Kapasitas ganti rugi (kvar) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Keluhan Udara Dipeksa |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
