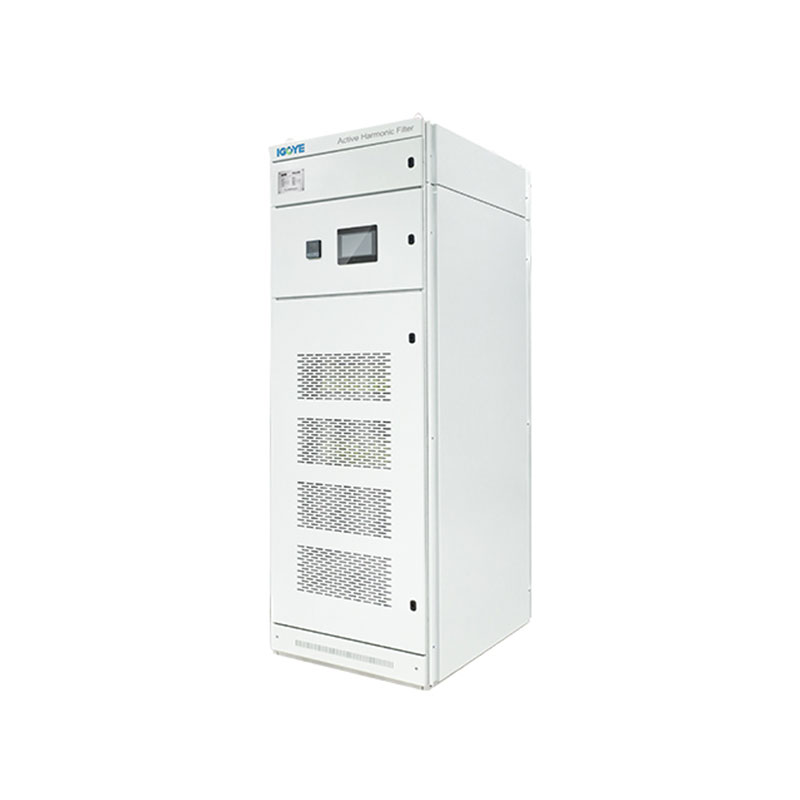

Filter Harmonik Filter Cabinet 500V
Filter Harmonik-jinis Kabinet-jinis Kabinet aktif kanthi rega murah sing nyuda harmonik ing sistem 300v 3 500-fase (3/4-kabel). Fitur Kontrol Digital, Desain Modular & Komplek nganti 50th Harmonik, mbenerake ketidakseimbangan. Cocog kanggo distribusi daya medium-voltase, industri abot, lan sistem energi sing dianyari. Tekan kanggo kutipan sing padha karo target bisnis!
Cabinet Filter Harmonik-jinis Kabinet aktif (APF) nyipta solusi kanggo mitigasi harmonik ing 500V telung-phase telung-phase-kabel lan sistem listrik papat. Nganggo kontrol digital DSP + CPDD lan topologi telung tingkat, apf iki entuk ganti rugi saiki nganti 100th Harmonik, nalika uga nglanggar tali telung tahap. Desain modular kasebut mbisakake kapasitas sing bisa sambungan liwat sambungan pirang-pirang unit. Ditampirake ing kabinet sing kuat karo saluran udara independen, panyaring harmonik-jinis kabinet aktif 500V kanggo mesthekake operasi lan perawatan sing bisa gampang. Iki APF, kanthi peringkat saiki sing kasedhiya nganti 400a lan Kapalitas Kvar nganti 400, ngirim perbaikan daya tenaga kualitas lengkap kanggo sistem 500V sing lengkap kanggo sistem 500V.
Katrangan Model:
| Gy | Ahf | 0.5 | 100A | / | 4l | C |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,5: 500v ± 20% |
Kapasitas sing dirating (KVAR) 100A | 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
C: kabinet |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
500V Filter Harmonik-jinis Kabinet Tipe dirancang kanggo tambahan daya kualitas ing aplikasi industri medium-voltase:
● Distribusi Daya Medium-Voltage:Jaringan distribusi Daya sing stabil kanthi nyuda distorsi harmonik lan nambah efisiensi sistem.
● Proses industri abot:Nemokake operasi peralatan sensitif sing bisa dipercaya ing industri kanthi konten harmonik sing dhuwur, kayata pertambangan lan minyak lan gas.
● Sistem energi sing bisa dianyari (voltase medium):Ngapikake kualitas daya ing titik sambungan sumber energi sing dianyari maneh medium.
● Aplikasi Laut lan Offshore:Nyedhiyakake kualitas daya sing bisa dipercaya ing lingkungan sing bisa digunakake ing sistem 500V sing umum.
Filter harmonik-alim-logom lan jinis Kabinet-jinis nawakake solusi sing kuat lan adaptasi kanggo ngoptimalake kualitas daya ing nuntut aplikasi 500V sing nuntut aplikasi 500V sing nuntut aplikasi 500V sing nuntut aplikasi 500V.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model Piranti Kabinet | ||||
|---|---|---|---|---|
| Nomer Model | Kapasitas ganti rugi (kvar) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Keluhan Udara Dipeksa |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
