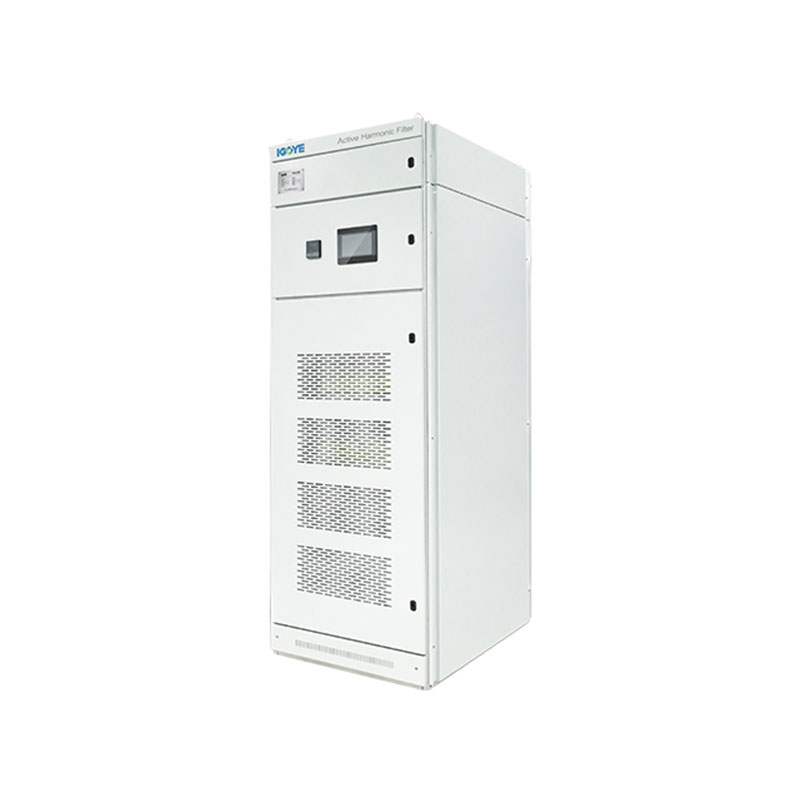

Filter Harmonik-jinis Kabinet-jinis Aktif
Geya minangka ekspor harmonik sing profesional sing profesional. Filter Harmonik-jinis Kabinet-jinis Kabinet Aktifake Kabinet-Tipe Tipe Harmonik kanggo sistem tunggal & telu-fase (4-wire) 220V. Iki nggunakake kontrol digital, duwe desain / desain kabinet modular nganti kaping 50, ora seimbang. Cocog kanggo pusat data, aplikasi medis lan industri Kedokteran & entheng.
Filter Harmonik-jinis Kabinet Aktifake Kabinet (APF) nyedhiyakake macem-macem harmonik sistem papat lan telung phase phase-fase papat-phase-phase. Ngontrol DSP + CPDD Digital Control lan topologi telung tingkat, iki cocog karo harmoni nganti harmoni nganti tatanan 50 tahunan. Desain modular kasebut mbisakake kapasitas sing bisa sambungan liwat sambungan paralel. Ditampirake ing kabinet sing kuat karo saluran udara independen, panyaring harmonik-jinis kabinet aktif jinis Kabinet-jinis Harmonik-Type-Jenis 220V njamin operasi sing bisa dipercaya. Kasedhiya ing macem-macem peringkat saiki, apf iki nawakake paningkatan daya kualitas komprehensif. Model 220V sing dirancang khusus kanggo sistem 220V, mesthekake kinerja sing paling optimal ing sawetara voltase iki.
Katrangan Model:
| Gy | Ahf | 0.22 | 50a | / | 4l | C |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,22: 220V |
Kapasasitas (Kvar) 25/50/75 / 100 / 150A | 2L: siji-fase 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
C: kabinet |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
Filter-filter Harmonik-jinis Kabinet-jinis Cocog kanggo macem-macem aplikasi sing mbutuhake kualitas daya sing luwih apik ing 220V:
● Cilik menyang pusat data ukuran medium:Nglindhungi peralatan sensitif lan njaga wektu kanthi nyuda distorsi harmonik.
● Fasilitas medis:Kanggo njamin operasi sing bisa dipercaya saka piranti medis kritis ing 220V, nyuda risiko gangguan.
● Aplikasi industri sing entheng:Ngapikake kualitas daya kanggo peralatan lan proses sensitif ing 220V.
● Bangunan Komersial:Ngurangi arus harmonik sing ditahan dening kathah 220V, kayata cahya lan peralatan kantor.
Filter-filter harmonik sing aktif Kabinet nawakake solusi sing ditarget kanggo nambah kualitas kekuwatan ing sistem 220V, promosi operasi sensitif sing efisien lan dipercaya.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model Piranti Kabinet | ||||
|---|---|---|---|---|
| Nomer Model | Kapasitas ganti rugi (kvar) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Keluhan Udara Dipeksa |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
