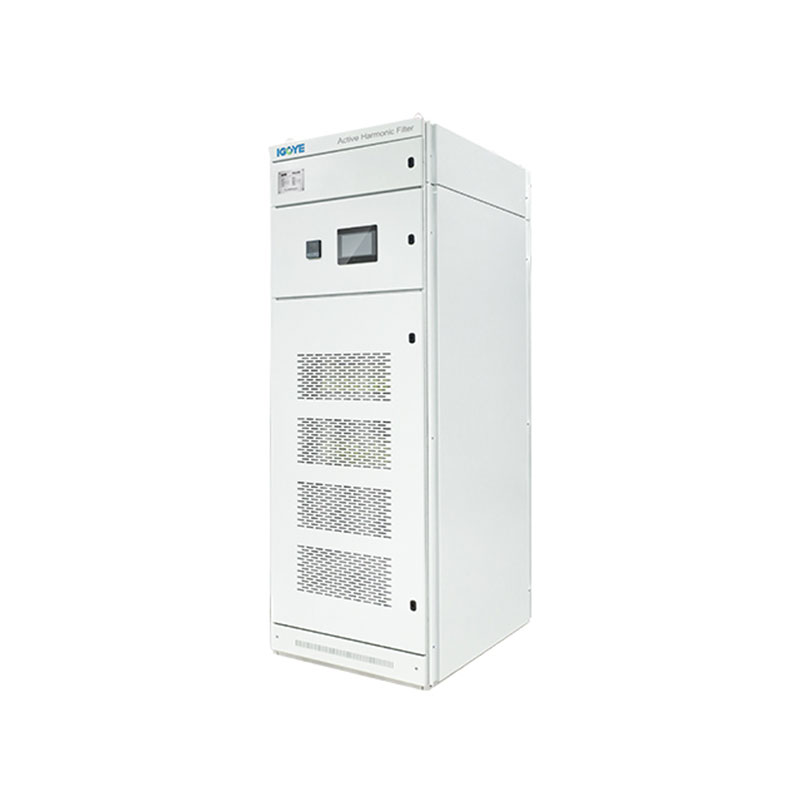

Filter harmonik-jinis kabinet aktif
GEYA minangka produsen saringan profesional-jinis harmonik jinis harmonik ing China. Fitur Kontrol Digital, kurungan kabinet, lan nyuda harmonics nganti urutan 50th. Cocog kanggo bangunan komersial, industri, fasilitas medis lan kontrol pendekatan penduduk, kurungan kabinet, lan nyuda harmoni nganti urutan 50 liyane. Cocog kanggo bangunan komersial, industri, fasilitas medis lan aplikasi omah.
Tipe Filter Harmonik-Tunggal Kabinet-jinis (APF) nawakake solusi sing kuat kanggo mittarmer harmonik ing sistem daya tunggal. Nggunakake DSP + CPDORMMS Control Ficter lan Advanced Filter Algoritma, jinis kabinèt iki kanthi efektif nyuda arus harmonik nganti urutan 50. Desain modular ngidini kanggo ekspansi kapasitas liwat sambungan paralel. APF nampilake kurungan lemari sing kuwat lan adhem udara kanggo operasi sing bisa dipercaya ing lingkungan sing nuntut. Kanthi macem-macem model lan kapasitas sing kasedhiya, panyaring harmonik aktif-Fase nyedhiyakake perbaikan kualitas daya efektif kanggo macem-macem aplikasi.
Katrangan Model:
| Gy | Apf | 0.4 | 50a | / | 4l | C |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,22: 220V |
Kapasitas sing dirating (kvar) 25a | 2L: siji-fase | C: kabinet |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
Filter Harmonik-Tunggal Kabinet-jinis Aktifake Harmonic Distorsi tantangan tantangan ing macem-macem sektor:
● Bangunan Komersial:Nglerut harmoni saka pirang-pirang-fase tunggal kayata cahya, sistem HVAC, lan peralatan kantor.
● Fasilitas Industri:Ngapikake kualitas daya kanggo peralatan lan proses siji-fase ing setelan industri.
● Fasilitas medis:Nglindhungi peralatan medis sensitif saka distorsi harmonik ing sistem tenaga siji-phase.
● Aplikasi Residential (dhuwur-dhuwur):Ngatasi masalah harmonik ing omah kanthi akeh fase non-linear sing paling penting.
Filter-filter Harmonik-Ting kunci Tunggal-Fase nyedhiyakake target harmonik target, njamin kualitas daya sing paling optimal kanggo aplikasi siji-fase.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model Piranti Kabinet | ||||
|---|---|---|---|---|
| Nomer Model | Kapasitas ganti rugi (kvar) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Keluhan Udara Dipeksa |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
