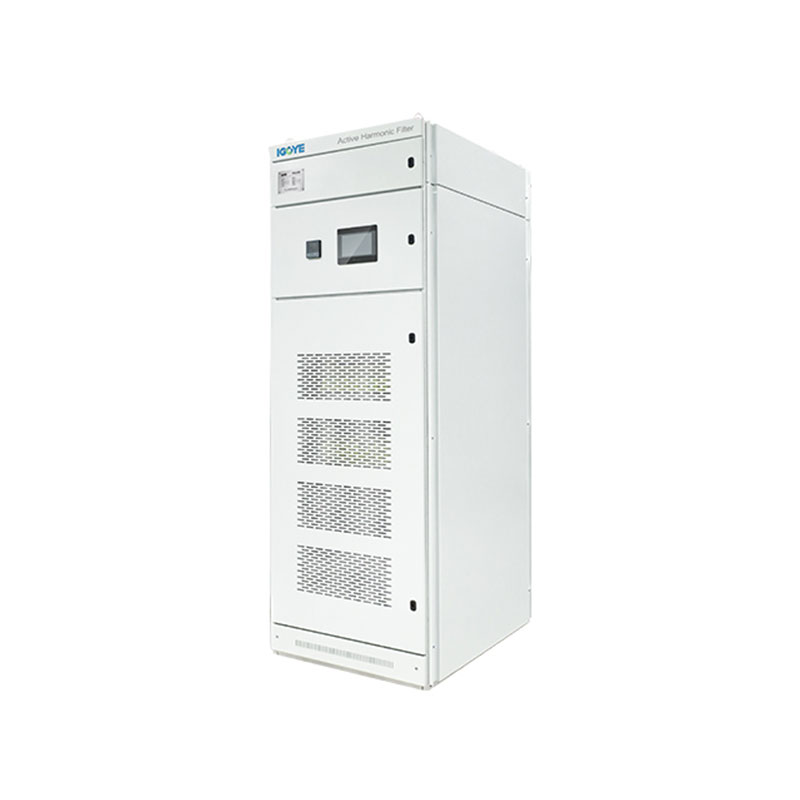

690v rak pindhah Filter harmonik aktif
Nggolek rak 690v dipasang Filter harmonik aktif? GEYA nawakake solusi kualitas paling apik kanthi kinerja lan linuwih sing dhuwur. Entuk kutipan lengkap sing cocog karo kabutuhan lan ningkatake efisiensi sistem sampeyan. Hubungi kita saiki kanggo rega paling apik lan dhukungan sawise-penjualan. Tumindak kanthi cepet kanggo ningkatake produktivitas dina iki!
Rak rak 690v Gunung Filter Harmonik aktif (Ahf) nyedhiyakake aktivasi harmonik maju kanggo dhuwur-voltase (690v ± 20%) sistem tenaga telung phase. Unit sing dipasang rak iki nggunakake inti sing dilital ing DSP lan topologi telung tingkat kanggo kompensasi harmonik sing tepat nganti harmonik kaping 50. Kanthi kapasitas saiki 100A, kanthi efektif ngatasi distorsi harmonik lan ora seimbang telung tahap. Desain modular ndhukung sambungan paralel kanggo kapasitas tambah lan perawatan sing gampang. Kelangan udara dipeksa mesthekake operasi sing bisa dipercaya. Rak rak 690v Gunung Filter Harmonik aktif menehi manajemen kualitas sing kuat kanggo lingkungan industri sing nuntut.
Katrangan Model:
| Gy | Ahf | 0.69 | 100A | / | 4l | R |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0.69: 690v ± 20% |
Kapasitas sing dirating (KVAR) 100A | 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
R: Gunung Rack |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
690v rak dipasang ing saring harmonik aktif penting kanggo njaga kualitas kekuwatan lan kinerja peralatan ing sistem daya voltase tinggi:
● Aplikasi Industri abot:Mitigating harmoni sing diprodhuksi dening frekuensi drive frekuensi gedhe (vfds) sing gedhe, rectifier, lan akeh non-linear liyane ing sistem voltase dhuwur.
● Pertambangan lan Minyak:Nggayuh operasi peralatan kritis sing dipercaya ing lingkungan sing sregep kanthi distribusi daya voltase.
● Integrasi energi sing dianyari:Stabil daya saka sumber energi sing bisa dianyari-voltase sing nyambung karo kothak.
● Pusat data lan infrastruktur kritis:Nglindhungi peralatan sensitif lan njaga kualitas daya ing lingkungan pusat data pusat tinggi voltase.
690v rak dipasang ing filter harmonik aktif nawakake macem-macem harmonik sing efektif kanggo kualitas daya sing ditingkatake ing aplikasi dhuwur-voltase.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Nomer Model | Rated saiki (a) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Keluhan Udara Dipeksa |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm |
