500v Rak Filter Harmonik Aktif
Nggolek rak 500v rak sing dipercaya dipasang ing Filter harmonik aktif? GEYA nawakake solusi berkualitas tinggi kanthi rega grosir, sing dirancang kanggo nyukupi panjaluk industri sing cepet-cepet. Filter-filter kita njamin kinerja lan efisiensi sing optimal. Hubungi kita saiki kanggo informasi luwih lengkap lan entuk kesepakatan sing paling apik saka pabrik!
Rak rak 500V dipasang ing Filter harmonik aktif (Ahf) nawakake solusi sing kuat kanggo mitigasi harmonik ing 500V (± 20%) telung sistem listrik papat (3P4W) (3P3W). Unit sing dipasang rak iki ngontrol digital DSP + CPD lan topologi telung tingkat kanggo kompensasi saiki harmonik nganti kaping 50. Desain modular sing nggampangake sklamabilitas liwat sambungan paralel, supaya kapasitas sing luwih dhuwur nalika njaga simlin. 100A dirating model saiki kanthi efektif ngatasi distorsi harmonik ing aplikasi dhuwur-voltase. Kelangan Udara Dipeksa mesthekake, operasi jangka panjang. Rak rak 500V dipasang ing Filter harmonik aktif nyedhiyakake manajemen kualitas daya sing luar biasa kanggo lingkungan industri sing nuntut.
Katrangan Model:
| Gy | Ahf | 0.5 | 100A | / | 4l | R |
| Kode Enterprise | Filter Harmonik Aktif | Tingkat voltase 0,5: 500v ± 20% |
Kapasitas sing dirating (KVAR) 100A | 3l: telu-phase telu kabel 4L: Telung phase-wire papat |
R: Gunung Rack |
Fitur:
● Gunakake DSP + CPLD Kabeh inti kontrol digital, teknologi topologi telung tingkat, algoritma deteksi harmonik lan strategi kontrol harmonik lan strategi kontrol pwm kanggo nggayuh arus harmonik sing akurat.
● Adopt Desain Modular, sing nggampangake koneksi paralel pirang-pirang modul, njupuk papan sing sithik lan gampang njaga.
● Desain struktural saluran udara sing mandhiri lan gudang independen njamin operasi peralatan stabil.
● Bisa nyaring harmonik ing macem-macem harmonik, saka 2 nganti 50 harmonik, lan ngrampungake masalah saka telung phase sing ora ana seimbang ing wektu sing padha.
● Tingkat Filter Harmonik dhuwur. Yen kapasitas ngidini, tingkat panyaring saiki bisa paling dhuwur minangka 95%. Setel output 100% watesan kanggo njamin operasi stabil saka peralatan.
Aplikasi:
500v rak dipasang ing saring harmonik aktif penting kanggo njaga linuwih kekuwatan lan peralatan ing macem-macem aplikasi voltase tinggi:
● Heavy Industry:Mitigating harmoni sing digawe dening motor gedhe, VFD, lan akeh non-linear liyane ing nuntut setelan industri.
● Sistem Energi sing dianyari:Stabilisasi output daya saka peternakan surya lan angin sing disambungake karo grids voltase dhuwur.
● Minyak lan Gas:Nggayuh operasi peralatan kritis sing bisa dipercaya ing sistem distribusi Daya Tinggi Voltage High.
● Operasi Pertambangan:Nglindhungi peralatan elektronik sensitif lan njaga kualitas daya ing lingkungan sing sregep.
500v rak dipasang ing saring harmonik aktif nyedhiyakake macem-macem harmonik kanggo sistem tenaga gedhe-voltase, njamin stabilitas lan linuwih.
Paramèter teknis:
| 220V Seri | Seri 380V | 500v Series | 690v seri | ||
| Altitude | <2000m, ing ndhuwur 2000m, derate miturut GB / t3859.2 | ||||
| Suhu sekitar | -20 ~ + 50 ℃ | ||||
| Kelembapan relatif | ≤90%, ora ana kondensasi ing permukaan nalika suhu minimal saben wulan 25 ℃ | ||||
| Tingkat Polusi | Tingkat III ing ngisor iki | ||||
| Voltase operasi | AC220V ± 20% | Ac380v ± 20% | AC500V ± 20% | ACM690V ± 20% | |
| Frekuensi kerja | 50hz ± 5% | ||||
| Ganti rugi | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struktur Grid | L / n | 3P3W / 3p4w | 3P3W / 3p4w | 3P3W / 3p4w | |
| Jumlah unit disambungake ing podo |
Ulimit | ||||
| Efisiensi Mesin Sakabèhé | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Range Compensation | 2 ~ 50,, tarif ganti rugi tunggal luwes | ||||
| Pilihan Fungsi | Daya Reaktif | Daya Reaktif, Daya Reaktif + Asymmetry | |||
| Daya Reaktif Tingkat ganti rugi |
≥95% | > 92% | |||
| Filter Neutral Kapabilitas |
Kapabilitas Filter Line Netral 3 kaping kalori katrampilan phase | ||||
| Wektu nanggepi lengkap | <10ms | <40ms | <40ms | <40ms | |
| Swara | ≤60db | ≤60db | ≤65db | ≤65db | |
| Cara kontrol | Antarmuka RS485 RS485 (Ndhukung GPRS / WIFI) | ||||
| Perlindhungan | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, kegagalan tenaga, overterature, frekuensi frekuensi, pangayoman abnormality, lsp. | Overload, piranti lunak / hardware, overvoltage kothak lan undervoltage, bengkong voltage ora seimbang, gagal tenaga, ora normal, proteksi sirkuit cendhak, lsp. | |||
| Cara instalasi | Rak / tembok dipasang | Rak | |||
| Garis mlebu | Bali mlebu (jinis rak), ndhuwur mlebu (tembok dipasang) | Bali baris mlebu | |||
| Tingkat Perlindhungan | IP20 | ||||
Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|

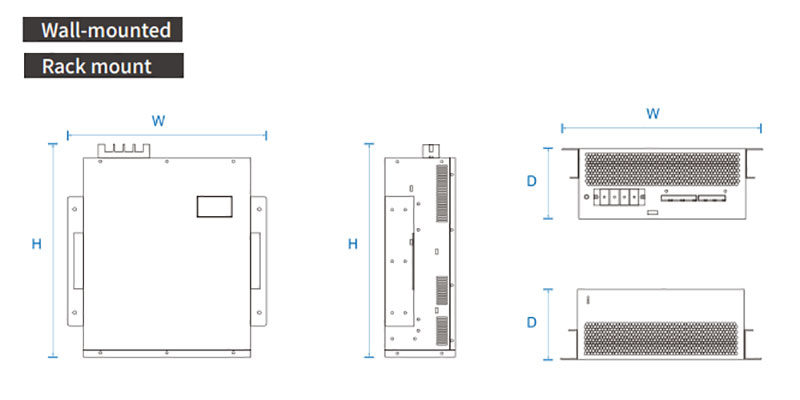

| Nomer Model | Rated saiki (a) | Voltase sistem (v) | Ukuran (d * w * h) | Metode pendinginan |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Keluhan Udara Dipeksa |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
